Грейфер двухчелюстной четырехканатный

Описание:

Механический двухчелюстной четырехканатный грейфер имеет два подъемных и два замыкающих каната. Данные грейферы отличаются надежной конструкцией, сильным захватом грейферных челюстей и наполняемостью ковша на 95-100%. Оптимальный баланс между собственным весом грейфера и грузоподъемности крана позволяет добиться максимальной эффективности. Грейферный ковш оснащен различными уплотнительными системами, которые мы можем изготовить по заказу клиента. Четырехканатный двухчелюстной грейфер устанавливается на разные типы кранов, палубы, корабельные разгрузчики, и широко применяется на металлургических заводах, электростанциях и суднах. Наша компания занимает ведущее место в развитии технологий по разработке широкого спектра грейферов с номинальной грузоподъемностью от 5 до 100 тонн.

Применение:

Механический двухчелюстной четырехканатный грейфер является эффективным инструментом для захвата сыпучих навалочных материалов, а также для погрузки и разгрузки гранулообразных, порошковых и мелкозернистых материалов, в том числе угля, кокса, рудного песка, металлолома и др.

Качества продукта:

1. Высокая прочность и низкий собственный вес 2. Конструкция грейфера легкая и износостойкая, обеспечивает высокую степень захвата, мощную силу закрывания челюстей и высокий уровень наполняемости грейферного ковша. 3. Втулка ведущего вала изготовлена из подшипниковой стали, а фиксаторы – из легированной стали 40Cr. 4. Подшипник полиспаста изготовлен из жаропрочного материала. 5. Зубья и режущие кромки грейферных челюстей изготовлены из износостойкой стали. 6. Низкие эксплуатационные расходы 7. Наше высококлассное аппаратное обеспечение и отличный контроль за качеством продукции на всех этапах производства механических грейферов позволяют нам гарантировать абсолютное удовлетворение запросов клиента.

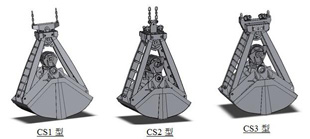

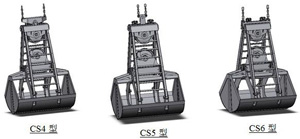

Шесть типов двухчелюстных четырехканатных грейферов:

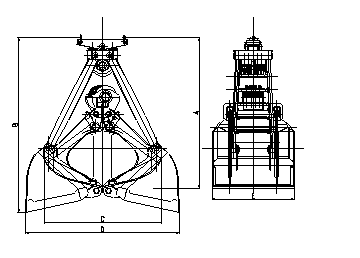

Чертёж оборудования:

Технические характеристики грейфера механического двухчелюстного четырехканатного:

Модель	Вместимость ковша (м3)	Плотность материала (т/м3)	Собственный вес (т)	Габаритный размер (мм)					Диаметр колеса цепной передачи (мм)	Рабочая высота (м)	Диаметр стального каната (мм)	Номинальная грузоподъемность (т)
				A	B	C	D	E
CS3[1.0]1.4A	0.6(300)	2.5	1.5(5)	1400	1927	1849	2105	1000	Ø350	7	Ø12	3
CS3[1.0]1.4A	1.0(350)	1.2	1.4(4)	1600	1990	2265	2617	1100	Ø350	7.5	Ø12	3
CS3[1.5]1.4A	1.5(400)	1.2	1.4(4)	1800	2570	2406	2892	1300	Ø350	8	Ø12	3
CS5[0.5]2.0A	0.5(200)	3.5	2(5)	1600	2144	2496	2809	1100	Ø400	9.0	Ø15.5	5
CS5[0.75]2.0A	0.75(200)	3.5	2(5)	1800	2477	2713	3147	1100	Ø400	9.5	Ø15.5	5
CS5[1.1]1.4A	1.1(300)	3	1.4(4)	1800	2338	2596	2957	1050	Ø400	8.5	Ø15.5	5
CS5[1.5]2.0A	1.5(300)	2.0	2.0(4)	1800	2482	2659	3138	1400	Ø400	8.5	Ø15.5	5
CS5[1.5]2.0A	1.5(200)	2.0	2.0(5)	1800	2482	2659	3138	1400	Ø400	11.5	Ø15.5	5
CS5[2.0]2.2A	2(300)	1.4	2(4)	2000	2659	2706	3041	1500	Ø400	9.5	Ø17.5	5
CS5[2.5]2.2A	2.5(350)	1.2	2.2(4)	2200	2750	2683	3062	1500	Ø400	11	Ø17.5	5
CS5[3]2.2A	3(400)	0.9	2.2(4)	2300	3141	3134	3556	1650	Ø400	11	Ø15.5	5
CS8[1]4A	1(250)	4	3.2(4)	1880	2673	3210	3647	1000	Ø520	9.5	Ø21.5	8
CS8[2]4A	2(250)	2.3	3.4(5)	2112	3174	3614	4000	1510	Ø560	12	Ø21.5	8
CS8[2.5]4A	2.5(300)	1.8	3.5(5)	2460	3326	3740	4210	1866	Ø560	13.5	Ø21.5	8
CS8[3]4.2A	3(350)	1.5	3.5(4)	2200	3064	3609	4111	1800	Ø520	11	Ø21.5	8
CS8[4]4.2A	4(350)	1.1	3.6(4)	2500	3313	3414	3903	2050	Ø520	11.5	Ø21.5	8
CS8[4.5]3.5A	4.5(300)	1.0	3.5(4),	2400	3150	3500	3965	2050	Ø520	11.5	Ø21.5	8
CS8[5]4.5A	5(400)	0.9	3.5(4)	2520	3439	3571	4022	2200	Ø520	12	Ø21.5	10
CS10[1]4A	1(250)	3.0	4(4)	1880	2673	3210	3647	1000	Ø520	10	Ø21.5	10
CS10[2]4A	2(250)	3.0	4(5)	2112	3174	3614	4000	1510	Ø560	12	Ø21.5	10
CS10[2.5]4A	2.5(300)	2.4	4(5)	2460	3326	3740	4210	1866	Ø560	13.5	Ø21.5	10
CS10[3]4.2A	3(350)	1.8	4.2(4)	2200	3064	3609	4111	1800	Ø520	11	Ø21.5	10
CS10[4]4.2A	4(350)	1.45	4.2(4)	2500	3313	3414	3903	2050	Ø520	11.5	Ø21.5	10
CS10[4.3]4.4A	4.3(350)	1.3	4.4(4)	2500	3326	3442	3914	2200	Ø520	11.5	Ø21.5	10
CS10[5]4.5A	5(400)	1.1	4.5(4)	2520	3439	3571	4022	2200	Ø520	12	Ø21.5	10
CS10[6]4A	6(400)	1.0	4.0(4)	2900	3703	3805	4464	2150	Ø520	13	Ø21.5	10
CS10[6.3]4.1A	6.3(400)	0.9	4.1(3)	2800	3814	3760	4279	2200	Ø520	11	Ø21.5	10
CS10[8.5]4.5A	8.5(400)	0.65	4.5(3)	2960	3859	3870	4487	2590	Ø520	11.5	Ø21.5	10
CS16[3]5.5A	3(300)	3.0	5.5(5)	2390	3196	3681	4124	2000	Ø560	13.5	Ø28	16
CS16[3.5]6A	3.5(300)	2.8	6(5)	2500	3410	3737	4212	2100	Ø560	14	Ø28	16
CS16[4]6A	4(300)	2.5	6(4)	2543	3410	3737	4212	2220	Ø560	12	Ø28	16
CS16[5]6A	5(300)	2	6(5)	2660	3547	3827	4334	2200	Ø560	14	Ø28	16
CS16[6]6A	6(300)	1.7	6(4)	2893	3800	4016	4582	2430	Ø560	13.5	Ø28	16
CS16[7]6A	7(350)	1.4	6(4)	3200	3995	4087	4830	2300	Ø560	14.5	Ø28	16
CS16[8]6.2A	8(350)	1.3	6.2(4)	3200	3930	4067	4680	2672	Ø560	13	Ø28	16
CS16[10]6A	10(400)	1	6(3)	3000	4122	4176	4659	3000	Ø560	12	Ø28	16
CS16[10]6.2A	10(400)	1	6.2(4)	3000	4129	4057	4605	3000	Ø560	14	Ø28	16
CS16[11]6.2A	11(400)	0.85	6.2(3)	3200	3995	4138	4880	3000	Ø650	12.5	Ø28	16
CS16[12]6.2A	12(400)	0.8	6.2(3)	3300	4234	4209	4936	2968	Ø560	13	Ø28	16
CS20[5]7 A	5(300)	2.6	7(5)	2700	3605	4047	4588	2300	Ø650	15.5	Ø28	20
CS20[6]7 A	6(300)	2.3	7(4)	2850	3800	4397	4969	2450	Ø650	14.5	Ø28	20
CS20[7]7 A	4(350)	1.6	7(4)	2850	3913	4291	4798	2500	Ø650	14.5	Ø28	20
CS20[8]7 A	8(350)	1.6	7(4)	3000	3092	4290	4872	2580	Ø650	14.5	Ø28	20

Технические характеристики 2:

Модель	Вместимость ковша (м3)	Плотность материала (т/м3)	Собственный вес (т)	Габаритный размер (мм)					Диаметр колеса цепной передачи (мм)	Рабочая высота (м)	Диаметр стального каната (мм)	Номинальная грузоподъемность (т)
				A	B	C	D	E
CS20[13.5]7.6 A	13.5(400)	0.9	7.6(3)	3520	4499	4439	5115	3000	Ø650	16	Ø28	20
CS25[6]8.3 A	6(300)	2.8	8.3(5)	2800	3913	4404	4857	2400	Ø720	15.5	Ø32	25
CS25[6.5]8.4 A	6.5(300)	2.6	8.4(4)	2800	3913	4404	4857	2600	Ø720	13.5	Ø32	25
CS25[6.5]8.5 A			8.5(5)							15.5
CS25[7.5]8.4A	7.3(300)	2.2	8.4(4)	2920	3995	4493	5109	2700	Ø720	14	Ø32	25
CS25[9]9A	10(350)	1.8	9(4)	3200	4304	4629	5200	2700	Ø720	15	Ø32	25
CS25[10]8.9A	10(350)	1.6	8.9(3)	3200	4304	4646	5207	2800	Ø720	13	Ø32	25
CS25[10]9A			9(4)							15
CS25[15]9.2A	15(400)	1.05	9.1(3)	3720	4979	4896	5588	3200	Ø720	14	Ø32	25
CS25[15]9.3A			9.3(4)							16.5
CS25[17]9.4A	17(400)	0.9	9.4(3)	3590	4969	4974	5668	3400	Ø720	15	Ø32	25
CS25[17]9.6A			9.6(4)							17
CS30[7]11A	7(300)	2.8	11(5)	2800	3719	4585	4983	2800	Ø800	15.5	Ø38	30
CS30[8]10.5A	8(300)	2.5	10.5(5)	3100	4109	4913	5432	2700	Ø800	16.5	Ø36	30
CS30[10]11A	10(300)	1.9	11(5)	3550	4482	5035	5689	2700	Ø800	17	Ø36	30
CS30[12]11.5A	12(350)	1.5	11.5(5)	3649	4677	5124	5837	2800	Ø800	19.5	Ø36	30
CS30[15]11.6A	15(350)	1.2	15(4)	3780	4992	5369	6032	3150	Ø800	17.5	Ø36	30
CS30[18]11.8A	18(350)	1	15(3)	4000	5380	5437	6121	3050	Ø800	15.5	Ø36	30
CS30[20]12 A	20(450)	0.9	12(3)	4000	5380	5437	6121	3400	Ø800	15.5	Ø36	30
CS30[26]12.5A	26(450)	0.68	12.5(3)	4163	5457	5557	6292	3800	Ø800	15.5	Ø36	30
CS35[9]12A	9(300)	2.5	12(5)	3060	4280	5187	5587	2920	Ø800	17.5	Ø38	35
CS35[15]13A	15(350)	1.5	13(4)	3780	4992	5369	6032	3150	Ø800	17.5	Ø36	35
CS35[22]13.5A	22(400)	0.9	14(4)	4080	5223	5854	6682	3555	Ø800	19.5	Ø38	35
CS40[9.2]14A	9.2(300)	2.8	14(4)	3149	3913	4946	5414	3100	Ø920	16.5	Ø40	40
CS40[12]14A	12(300)	2.2	14(4)	3299	4677	5367	5824	3100	Ø920	16.5	Ø40	40
CS40[22]14A	22(300)	1.1	16(4)	4150	5554	5810	6564	3500	Ø920	20	Ø40	40
CS40[26.5]16.5A	26.5(400)	0.9	16.5(4)	4627	6239	6606	7447	4700	Ø920	22	Ø40	40
CS52[10]19A	10(300)	3.0	19(5)	3300	4695	5849	6326	2980	Ø1020	20	Ø46	52
CS52[12.8]19A	12.8(300)	2.5	19(5)	3500	4891	5865	6420	3200	Ø1020	20.5	Ø46	52
CS52[14.5]19.2A	14.2(300)	2.2	19.2(5)	3600	5086	5946	6602	3250	Ø1020	21.5	Ø46	52
CS52[18]19.6A	18(350)	1.8	19.6(4)	3800	5164	5986	6675	3500	Ø1020	20.5	Ø46	52
			19.6(5)							24
CS52[21]20A	21(350)	1.5	20(4)	4000	5359	6058	6808	3650	Ø1020	21	Ø46	52
CS52[34.5]21A	34.5(400)	0.9	21(3)	4600	6139	6435	7391	4300	Ø1020	18.5	Ø46	52
CS63[16.5]23.4A	16.5(300)	2.4	23.4(5)	4120	5752	6867	7537	3150	Ø1120	23.5	Ø52	63
CS63[42]25.2A	42(400)	0.9	25.2(3)	5069	6567	7316	8360	4500	Ø1120	21	Ø52	63
CS70[16]26A	16(350)	2.75	26(4)	3800	5478	6739	7262	3200	Ø1120	19.5	Ø52	70
CS70[19]27A	19(350)	2.2	27(4)	4120	5752	6852	7621	3400	Ø1120	23.5	Ø52	70
CS70[46.5]28A	46.5(350)	0.9	28(3)	5300	6852	7386	8387	4600	Ø1120	21.5	Ø52	70
CS100[26]35A	26(300)	2.5	35(4)	4670	6041	7076	8008	4100	Ø1250	22.5	Ø55	100
CS100[40]36A	40(350)	1.6	36(3)	5069	6567	7316	8360	4500	Ø1250	21	Ø55	100
CS100[66]40A	66(400)	0.9	40(3)	5800	7210	7570	8885	5100	Ø1250	22.5	Ø55	100

Обратите внимание: Грейферы могут быть изготовлены на заказ в соответствии с требованиями клиента.
