Грейфер двухчелюстной одноканатный

Описание:

Одноканатный двухчелюстной грейфер производится специально для кранов с однобарабанной лебёдкой и применяется для обработки различных видов сыпучих материалов в любых условиях. Данный грейфер прост в эксплуатации. Необходимо лишь подвесить грейфер к крану с безопасной допустимой нагрузкой, и грейфер готов к использованию. Вместимость грейферного ковша: от 1.8 до 10 м3 Номинальная грузоподъёмность: от 7.5 до 40 тонн Применение: Наш канатный грейфер широко применяется в портах, на металлургических заводах, электростанциях, суднах и мусороперерабатывающих предприятиях. Данный вид грейфера также можно установить на башенные краны, плавучие краны, корабельные погрузчики, передвижные краны и другие типы кранов.

Достоинства:

1. Грейфер проектируется методом моделирования объемных деталей и с помощью анализа ANSYS. Длительный срок службы и правильное распределение собственного веса.

2. Гидравлический цилиндр оснащен подкладками, которые смягчают удары об упоры при раскрывании челюстей.

3. Грейфер был награжден призом за вклад в развитие научного прогресса, Национальным призом за открытие, и золотой медалью на Женевской международной выставке изобретений.

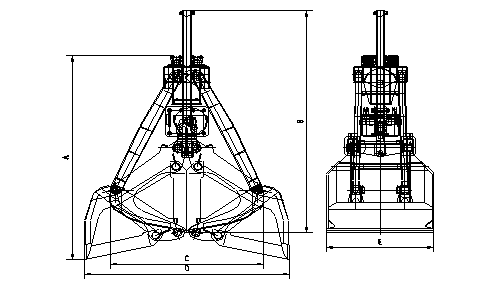

Чертёж оборудования:

Технические характеристики грейфера механического двухчелюстного одноканатного:

Номинальная грузоподъемность / безопасная рабочая нагрузка (т)		7.5	10	12.5	15	20	25	32	40
Вместимость ковша (300 Dome) (м3)		1.8	2.5	3	3.5	5	6.4	8	10
Диаметр шкива Æ(мм)		445	445	445	560	650	720	800	840
Диаметр стального каната Æ (мм)		21.5	24	26	28	32	36.5	40	43
Габаритный размер (мм)	A	2900	3545	3605	3100	4800	5650	6200	6500
	B	3500	4359	4743	5000	5700	6300	6850	7100
	C	1900	2230	2828	2800	3000	3200	3500	3700
	D	2800	2847	3407	3500	4000	4220	4630	4800
	E	1500	1840	1900	2300	1900	2000	2100	2300
Ширина захвата (мм)		1500	1396	1606	1800	1950	2030	2200	2400
Собственный вес (т)		2.8	3.5	4.2	5.8	6.5	8.3	10.5	13
Рабочая высота (м)		10	8	9.5	11	12	13	14	16
Примечания			*	*

Обратите внимание: Грейферы могут быть изготовлены на заказ в соответствии с требованиями клиента.
